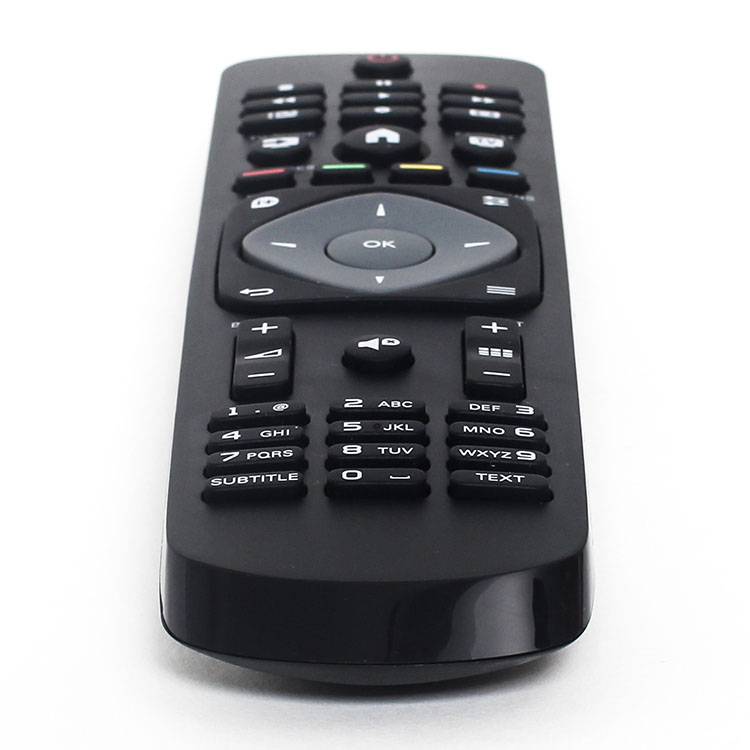

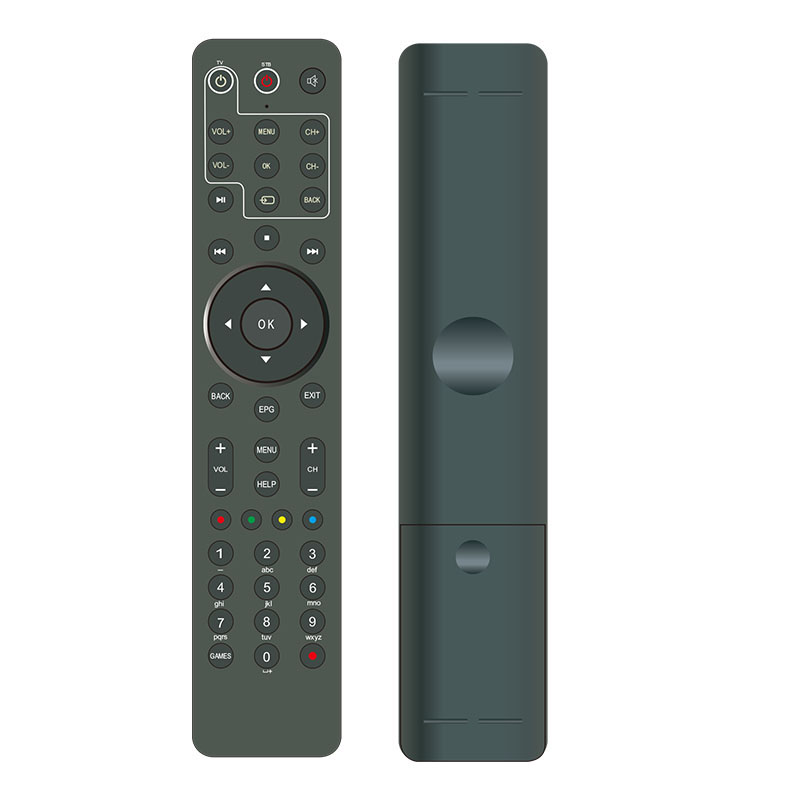

Kontroll mill-bogħod IR

Kontroll mill-bogħod IR

1. Adattat għal apparat domestiku ta 'kontroll mill-bogħod infra-aħmar kodifikat;

2. Jista 'jikkontrolla mill-bogħod apparat tad-dar multipli;

3. Għandu ċavetta tal-multiplexing tat-tagħlim/kontroll, 5 ~ 10 ċwievet tal-għażla tal-apparat, u 10 ~ 20 ċwievet tal-kontroll tal-funzjoni.Ċavetta tal-għażla tal-apparat u kull ċavetta tal-kontroll tal-funzjoni jirrealizzaw b'mod konġunt il-kontroll ta 'apparat;

4. Ċavetta tal-għażla tal-apparat u ċwievet varji ta 'kontroll tal-funzjoni jistgħu jintużaw biex jitgħallmu u jikkontrollaw il-funzjonijiet komuni ta' apparati multipli;

5. Spiża baxxa u kapaċità qawwija kontra l-interferenza.

Ibgħat email lilna

Dettall tal-Prodott

Tags tal-Prodott

Funzjoni

1. Adattat għal apparat domestiku ta 'kontroll mill-bogħod infra-aħmar kodifikat;

2. Jista 'jikkontrolla mill-bogħod apparat tad-dar multipli;

4. Ċavetta tal-għażla tal-apparat u ċwievet varji ta 'kontroll tal-funzjoni jistgħu jintużaw biex jitgħallmu u jikkontrollaw il-funzjonijiet komuni ta' apparati multipli;

5. Spiża baxxa u kapaċità qawwija kontra l-interferenza.

Prinċipju

Il-kontrollur mill-bogħod huwa magħmul minn ċirkwit li jirċievi u jittrasmetti infra-aħmar, ċirkwit ta 'kondizzjonament tas-sinjali, kontrollur ċentrali 8031, memorja tal-programm u tad-dejta, tastiera u ċirkwit ta' indikazzjoni tal-istatus.

Il-kontroll mill-bogħod għandu żewġ stati: stat ta 'tagħlim u stat ta' kontroll.Meta l-kontroll mill-bogħod ikun fl-istat tat-tagħlim, kull darba li l-utent jagħfas ċavetta tal-kontroll, iċ-ċirkwit li jirċievi infra-aħmar jibda jirċievi s-sinjal infra-aħmar estern, u fl-istess ħin jikkonvertih f'sinjal elettriku, u mbagħad jgħaddi minn skoperta, iffurmar, amplifikazzjoni, u mbagħad is-CPU regolarment jieħu kampjuni minnha.Id-dejta binarja ta 'kull punt ta' kampjunar hija maħżuna f'unità ta 'ħażna magħżula bi 8 bits bħala unità għal kontroll aktar tard tal-apparat.Meta l-kontroll mill-bogħod ikun fl-istat ta 'kontroll, kull darba li l-utent jagħfas ċavetta ta' kontroll, is-CPU jaqra serje ta 'dejta binarja mill-unità ta' ħażna magħżula, u joħroġ serjali (l-intervall ta 'ħin bejn bits u bits huwa ugwali għall-intervall ta' ħin waqt it-teħid ta 'kampjuni ) Għaċ-ċirkwit li jżomm is-sinjal, fl-istess ħin, iċ-ċirkwit tal-modulazzjoni jwettaq modulazzjoni tas-sinjal.Wara li s-sinjal tal-modulazzjoni jiġi amplifikat, jiġi emess mid-dijodu li jarmi l-infra-aħmar, sabiex jiġi realizzat il-kontroll tal-funzjoni tal-apparat li jikkorrispondi għaċ-ċavetta.
